Bomba de Acionamento Magnético para Transferência de Produtos Químicos Corrosivos

A bomba de acionamento magnético é uma bomba centrífuga sem vedação para transferência de líquidos corrosivos, tóxicos, voláteis e valiosos. Ela utiliza um acoplamento magnético para transferir energia do motor para a hélice. Portanto, a bomba não precisa de uma vedação de eixo rotativo convencional.

Esta estrutura fechada ajuda a evitar vazamentos na área do eixo. Como resultado, é adequada para plantas químicas, produção farmacêutica, tratamento de metais, tratamento de água e outros processos que exigem contenção segura de líquidos.

Como fabricante de bombas de acionamento magnético, fornecemos seleção hidráulica, combinação de materiais, configuração de motor, produção, teste e suporte de peças de reposição. Além disso, cada bomba pode ser adaptada às condições do líquido e do local.

Especificações Técnicas da Bomba de Acionamento Magnético

Esses números cobrem vários tamanhos de bomba. No entanto, a saída real depende da hélice, velocidade, densidade do líquido, viscosidade, temperatura, pressão de sucção e resistência do sistema.

Como Funciona o Acoplamento Magnético

O motor gira um conjunto magnético externo. Ao mesmo tempo, a força magnética passa pela casca de contenção e aciona o ímã interno e a hélice.

Como o eixo do motor não entra na câmara do líquido, não há vedação dinâmica de eixo. Consequentemente, os pontos de vazamento comuns de vedação mecânica são removidos.

As principais peças internas incluem:

• Carcaca da bomba
• Revestimento de fluoroplastico
• Hélice
• Rotor magnético interno
• Rotor magnético externo
• Casca de contenção
• Eixo da bomba
• Mancais deslizantes
• Anéis de thrust
• Motor elétrico

Este arranjo compacto também reduz o trabalho de alinhamento, pois a bomba e o motor são conectados como uma única unidade.

Caminho de Fluxo Revestido com Fluoroplastico

As bombas mostradas usam uma carcaca externa de metal forte com um caminho de fluxo de fluoroplastico de cor clara. A casca de metal fornece suporte, enquanto o revestimento interno protege a bomba do contato direto com o líquido agressivo.

Dependendo da substância química, os materiais molháveis disponíveis podem incluir:

• Fluoroplastico F46
• PTFE
• PFA
• PVDF
• Carbeto de silício
• Grafite de carbono
• Cerâmicas de engenharia
• Aço inoxidável

A seleção de materiais deve considerar a composição completa do líquido. Além disso, concentração, temperatura, pressão e contaminação podem alterar a compatibilidade química.

Principais Vantagens do Produto

• Sem vedação de eixo rotativo convencional
• Risco reduzido de vazamento químico
• Resistência forte a ácidos e alcalis
• Construção compacta acoplada diretamente
• Menos peças de vedação para manter
• Transferência de energia suave
• Motores padrão e explosion-proof disponíveis
• Ampla escolha de classificações de fluxo e cabeçalho
• Materiais molháveis customizados
• Conexões com flange para tubulação industrial

Aplicações Químicas Adequadas

Com a configuração correta de materiais, a bomba de acionamento magnético pode transferir:

• Ácido clorídrico
• Ácido sulfúrico
• Ácido nítrico
• Ácido fosfórico
• Soluções cáusticas
• Soluções de sal
• Solventes orgânicos
• Químicos de galvanoplastia
• Líquidos farmacêuticos
• Químicos de alta pureza
• Químicos de tratamento de águas residuais
• Líquidos valiosos ou perigosos

Indústrias típicas incluem processamento químico, refino de petróleo, farmacêutica, galvanoplastia, eletrônica, processamento de terras raras, acabamento de metais, produção de pesticidas e engenharia ambiental.

Limites de Operação Importantes

Uma bomba de acionamento magnético padrão é projetada principalmente para líquidos limpos. Partículas duras, cristais, fibras e material ferromagnético podem danificar os mancais, a casca de contenção ou o rotor magnético. Portanto, um filtro de entrada pode ser necessário.

A bomba não deve funcionar a seco. O líquido do processo resfria e lubrifica as superfícies dos mancais internos. Sem líquido suficiente, a bomba pode superaquecer e sofrer desgaste rápido.

Os operadores também devem evitar:

• Longa operação abaixo da vazão mínima
• Funcionamento contra uma válvula de descarga fechada
• Iniciar uma bomba vazia
• Pressão de entrada excessiva
• Operação fora da curva testada
• Bombeamento de uma substância química não aprovada
• Usar um motor pequeno para líquidos densos

Líquidos com alta densidade ou viscosidade exigem uma verificação separada de energia e acoplamento magnético.

Opção de Motor Explosion-Proof

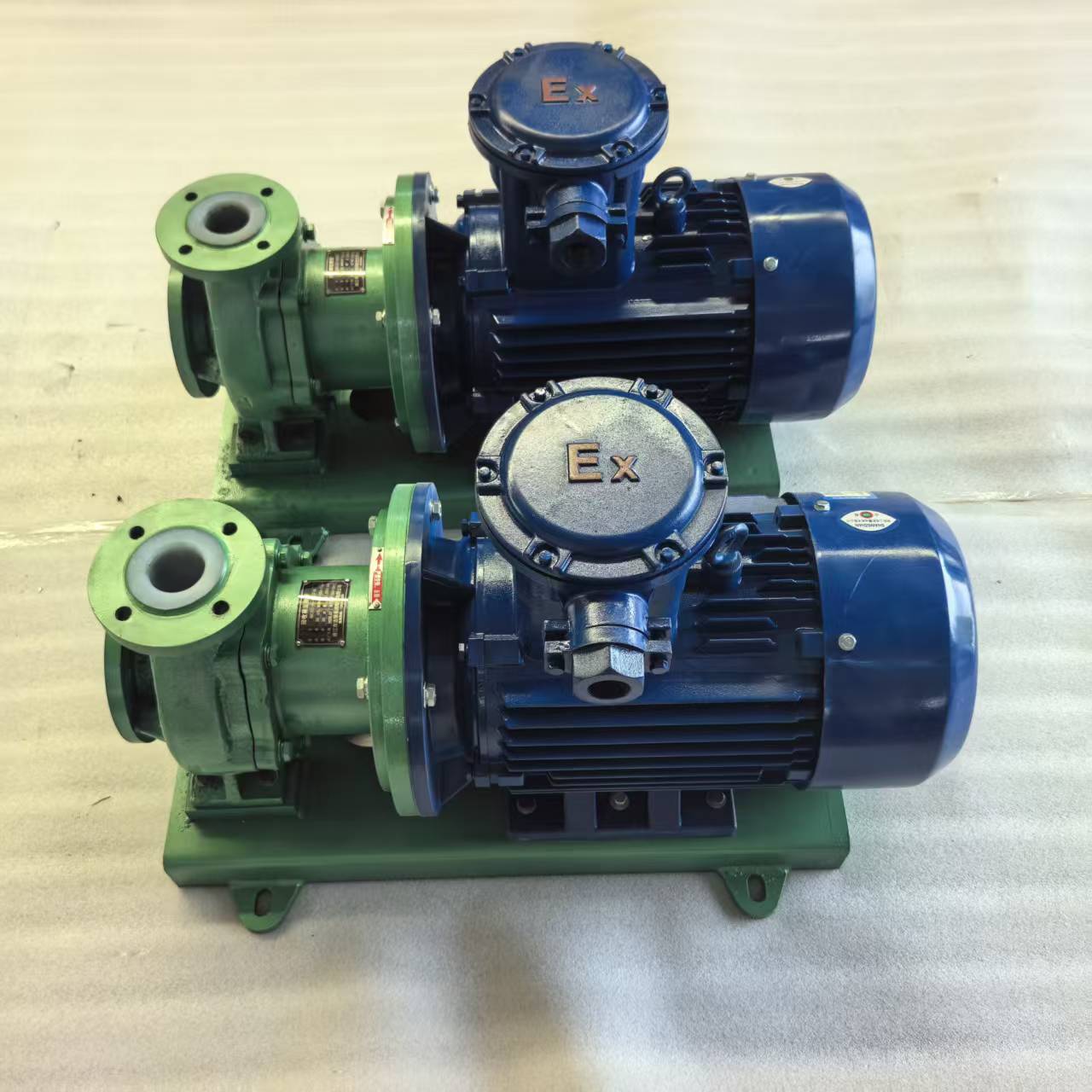

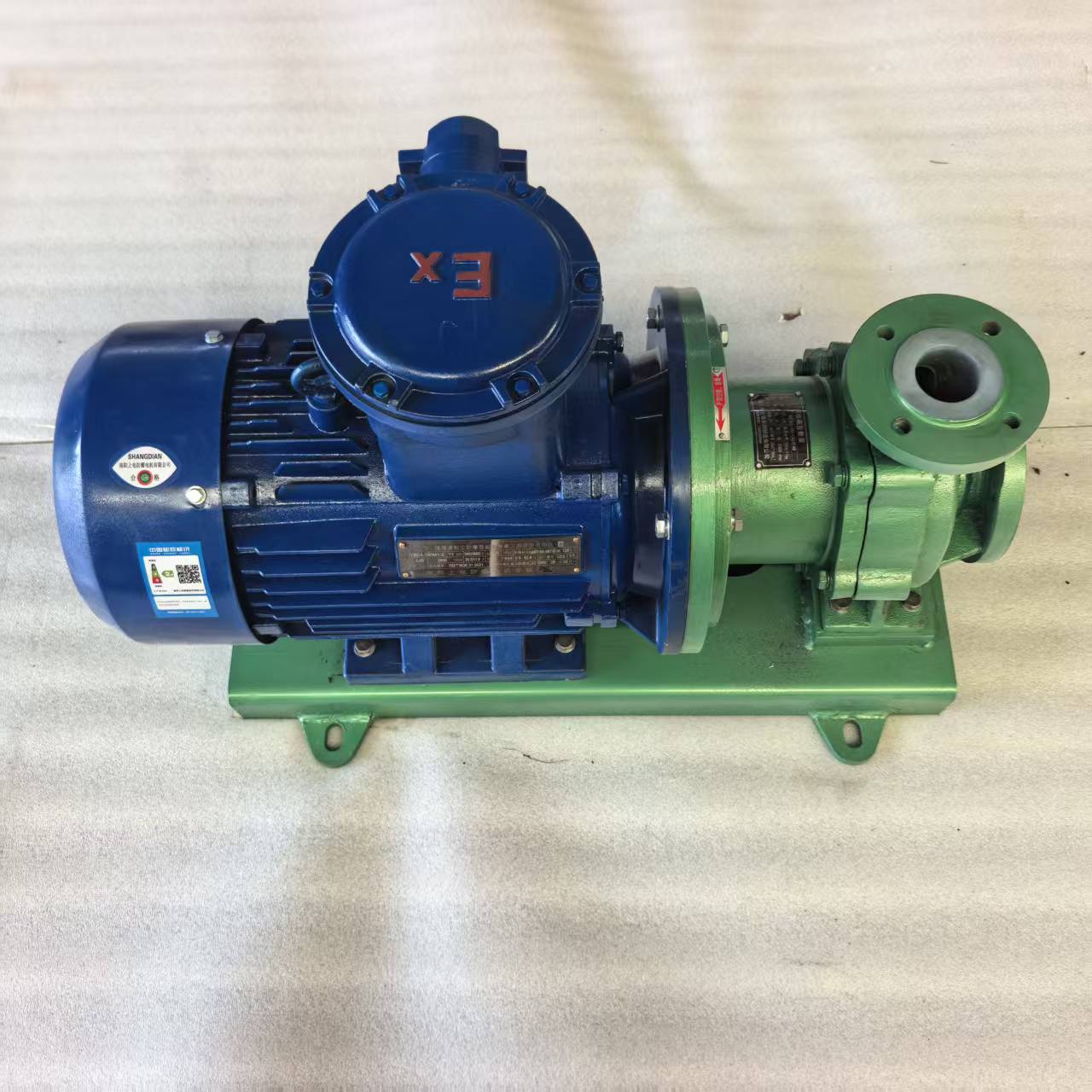

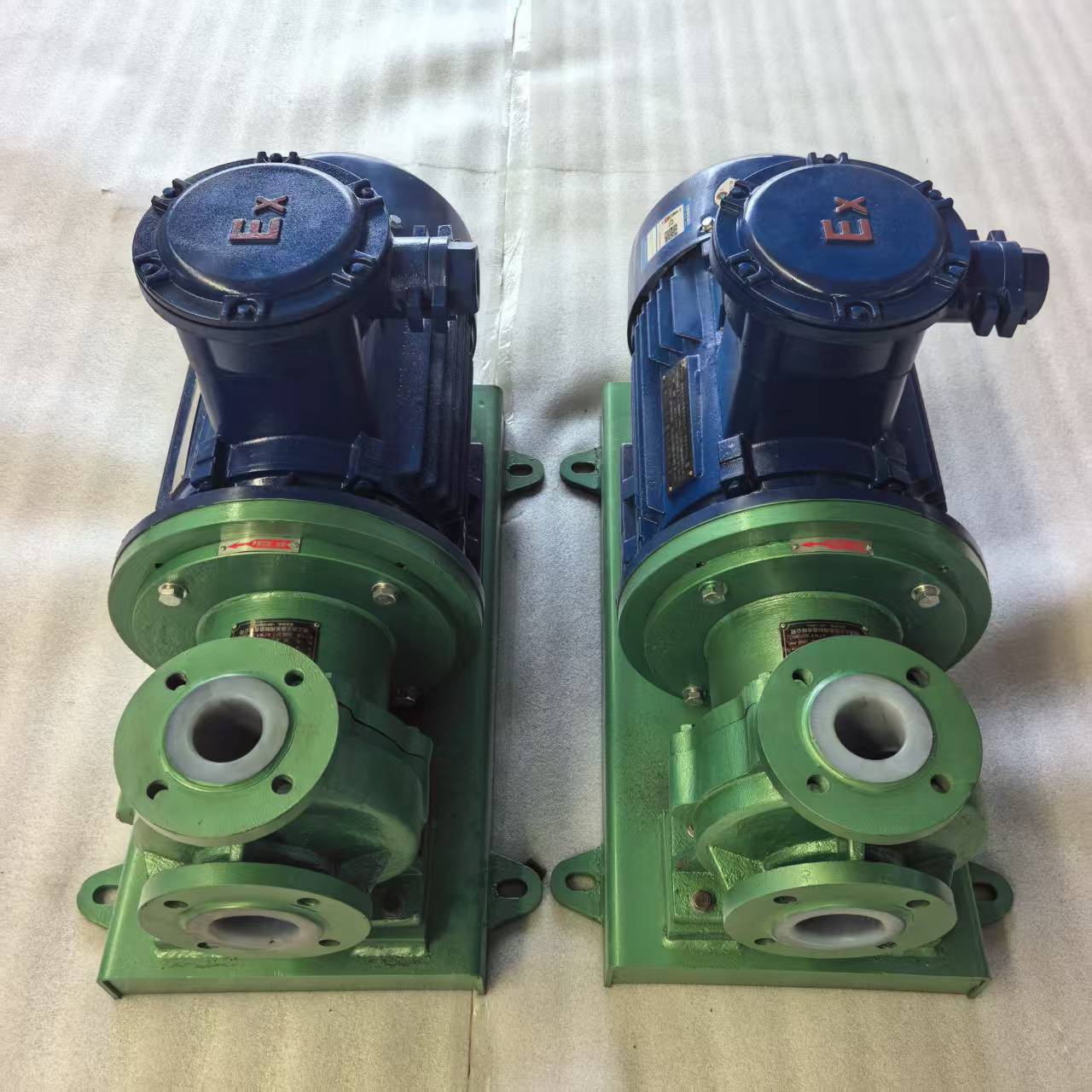

As fotos do produto mostram bombas equipadas com motores explosion-proof. Esta opção é útil onde vapor ou gás inflamável pode estar presente.

No entanto, a classe de proteção do motor requerida e a aprovação da área perigosa dependem do local de instalação. Portanto, os clientes devem fornecer o grupo de gás, classe de temperatura, classificação de zona, tensão, frequência e requisitos de certificação local.

Instalação e Inicialização

Instale a bomba em uma base firme e nivelada. Enquanto isso, suporte as tubos separadamente para que seu peso não carregue a carcaca da bomba.

Antes da inicialização, encha a câmara da bomba e a linha de sucção com líquido. Em seguida, verifique a direção do motor iniciando brevemente a unidade. Abra completamente a válvula de entrada e inicie a bomba com a válvula de descarga parcialmente fechada.

Após a inicialização, ajuste lentamente a válvula de descarga. Além disso, monitore o fluxo, pressão, corrente do motor, vibração e temperatura. Pare a bomba imediatamente se ela funcionar sem líquido ou produzir ruído incomum.

Teste do Fabricante e Serviço Customizado

Apoiamos os clientes desde a seleção do modelo até a entrega. Nossos serviços de fabricação incluem:

• Seleção de modelo hidráulico
• Revisão de compatibilidade química
• Combinação de hélice e motor
• Tensão e frequência customizadas
• Seleção de motor explosion-proof
• Customização do padrão de flange
• Opções de base e revestimento
• Inspeção de pressão e vedação
• Teste de fluxo e cabeçalho
• Fornecimento de peças de reposição
• Embalagem e documentos de exportação

Para seleção precisa, forneça o nome do líquido, concentração química, temperatura, densidade, viscosidade, fluxo requerido, cabeçalho total, pressão de entrada, conteúdo de partículas, tensão do motor e classificação da área perigosa.

Perguntas Frequentes

A bomba de acionamento magnético usa vedação mecânica?

Não. Ela usa um acoplamento magnético e casca de contenção fechada em vez de uma vedação de eixo rotativo convencional.

A bomba pode funcionar a seco?

Não. O funcionamento a seco pode danificar os mancais internos, eixo, hélice e casca de contenção.

Ela pode transferir ácidos e alcalis?

Sim, desde que o revestimento selecionado e os materiais internos sejam compatíveis com a substância química e temperatura exatas.

Ela pode lidar com partículas sólidas?

A bomba padrão é destinada a líquidos limpos. Um design especial ou outro tipo de bomba é necessário para slurry e sólidos abrasivos.

Solicite uma Cotação de Bomba de Acionamento Magnético

Envie-nos seus dados de operação para uma seleção adequada de bomba de acionamento magnético. Nossa equipe técnica recomendará o tamanho da bomba, material de revestimento, motor, acoplamento magnético e padrão de conexão para seu sistema de transferência química.
